Material, Oberflรคchenbehandlung und andere Informationen
Sonstiges
F - Feingewinde
L - Linksgewinde
Oberflรคchenbehandlungsoptionen
A - Weiร verzinkt (Zn/White)
B - Schwarz verzink (Zn/Black)
C - Gelb verzinkt (Zn/Yellow)
D - Blau verzinkt (Zn/Blue)
E - Grรผn verzinkt (Zn/Green)
F - Matt vernickelt
G - Glรคnzend vernickelt
H - Verchromt
I - Phosphatbeschichtet
J - Wรคrmebehandelt
K - Poliert
L - Elektropoliert
Z - Keine Beschichtung, Rohmaterial
Materialoptionen
A - Automatenstahl DIN 1.0718 (11SMnPb30+C)
B - Kohlenstoffstahl, z.B. C1020, C1035, C1040 usw.
C - Edelstahl 1.4305 / AISI 303
D - Edelstahl 1.4301 / AISI 304
E - Edelstahl 1.4401 / AISI 316

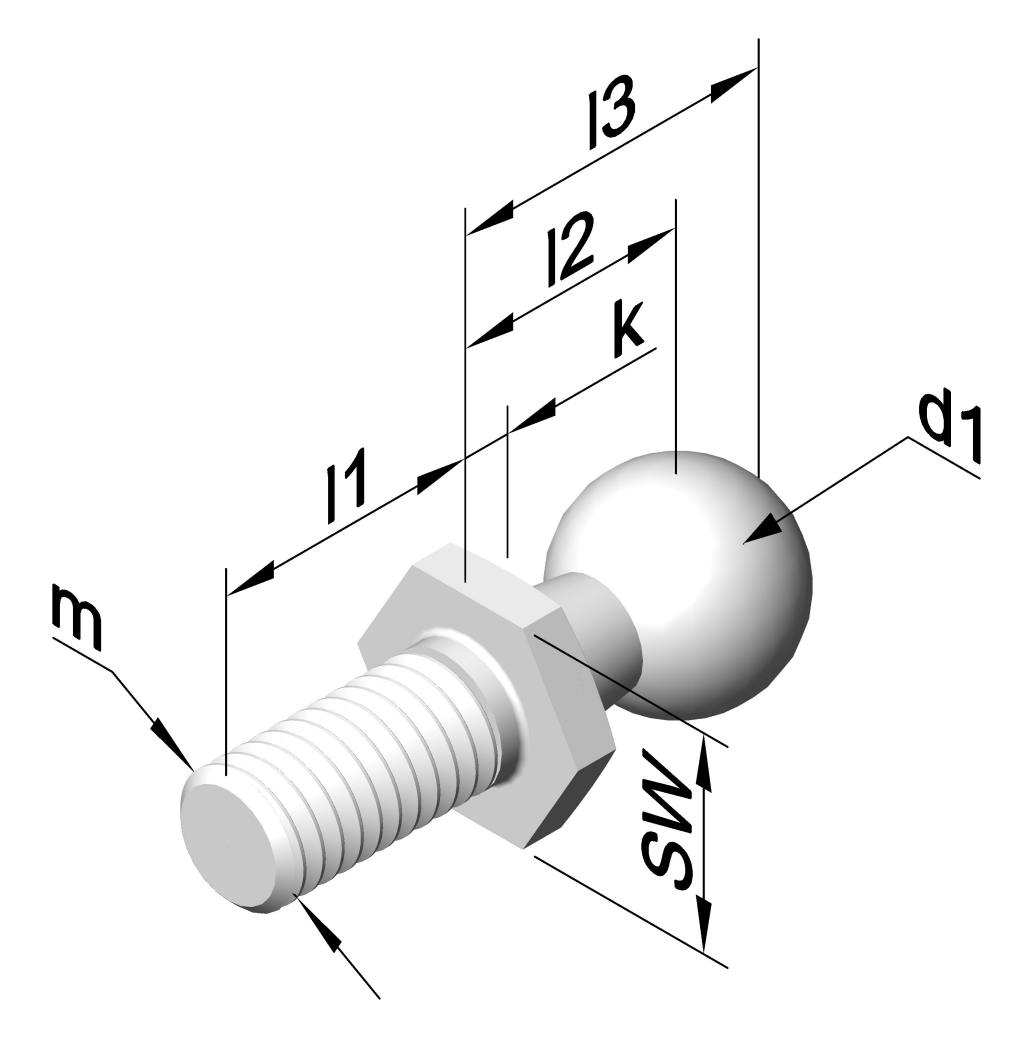

Kugelzapfen Form A DIN 71803
| Code |
|
d1 |
m |
l1 |
l2 |
l3 |
SW |
k |
|---|---|---|---|---|---|---|---|---|
| BS10801 |
|
6 |
M4 |
10,2 |
8,5 |
9,2 |
8 |
2 |
| BS10802 |
|
6 |
M5 |
10,2 |
8,5 |
9,2 |
8 |
2 |
| BS10803 |
|
8 |
M5 |
10,2 |
9 |
12,5 |
8 |
2 |
| BS10804 |
|
8 |
M6 |
10,2 |
9 |
12,5 |
8 |
2 |
| BS11001 |
|
10 |
M6 |
12,5 |
11 |
15,5 |
10 |
2,2 |
| BS11002 |
|
10 |
M6 |
16,5 |
11 |
15,5 |
10 |
2,2 |
| BS11003 |
|
10 |
M8 |
12,5 |
11 |
15,5 |
10 |
2,2 |
| BS11301 |
|
10 |
M8 |
13 |
12,5 |
17 |
13 |
2,2 |
| BS11302 |
|
10 |
M8 |
13 |
13 |
17,5 |
13 |
2,2 |
| BS11303 |
|
10 |
M8 |
13 |
11,5 |
16 |
13 |
4 |
| BS11304 |
|
10 |
M8 |
14 |
25 |
29,5 |
13 |
8 |
| BS11305 |
|
10 |
M8 |
13 |
13 |
17,5 |
13 |
4 |
| BS11306 |
|
10 |
M8 |
12 |
15 |
19,5 |
13 |
2,2 |
| BS11307 |
|
10 |
